管道内壁涂层

    管道内壁涂层性能,厚度、耐磨性,亮度Lab值高达80多,及管道内壁涂层应用实例

管道内壁涂层介绍:

技术特点:

1、采用高压脉冲电源制备管道内壁耐腐蚀耐磨损DLC膜层

2、可加工直径50-300mm,长1-20m管道

3.DLC膜层可耐受96h盐雾腐蚀,摩擦系数小于0.15,HSS结合力HF1


一、管道内壁膜层压痕达到膜层HF1等级,以下图所示:

管道内壁膜层压痕达到膜层HF1等级


二、管道内壁膜层接触角达到98.772°,达到疏水膜层要求,以下图所示:

管道内壁膜层接触角达到98.772°


三、管道内壁超厚膜层厚度高达到41μm,以下图所示:

管道内壁超厚膜层厚度高达到41μm

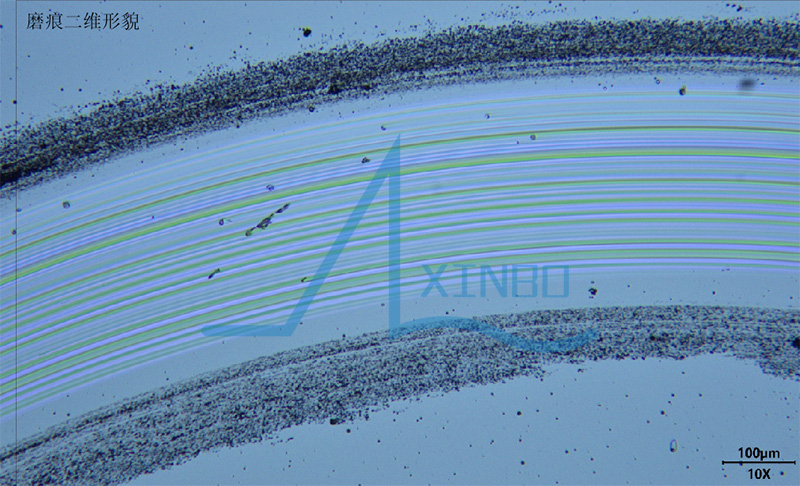

四、管道内壁膜层采用不锈钢磨球,载荷1000Kg,摩擦磨损18h,磨损长度达6100m,通过高倍三维显微镜观察,膜层未出现破损脱落。如下图所示:

管道内壁膜层摩擦测试

管道内壁膜层摩擦测试

管道内壁膜层摩擦测试

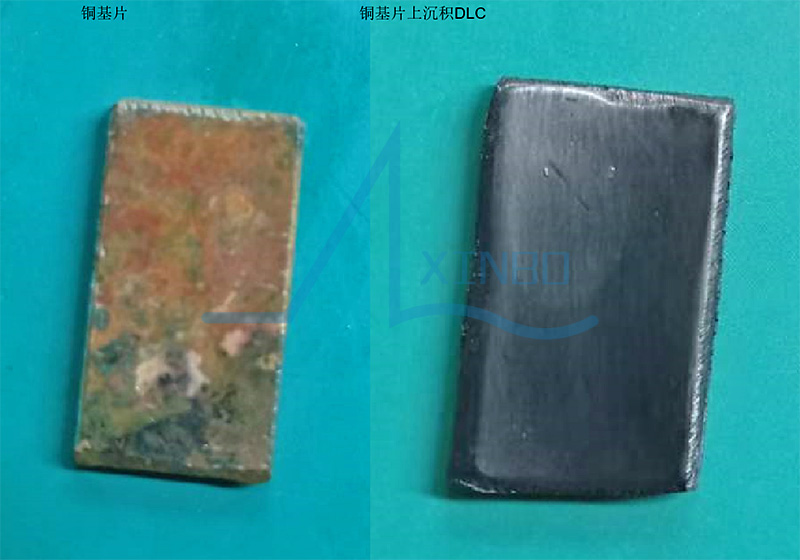

五、铜管内壁沉积DLC膜层,经过1440h中性盐雾腐蚀,膜层未出现任何防腐蚀现象。膜层达到超高耐腐蚀性能

膜层达到超高耐腐蚀性能


六、管内磁控溅射沉积TiN膜层,亮度Lab值高达80多

管内磁控溅射沉积TiN膜层,亮度Lab值高达80多


管道内壁涂层应用实例:

实例1:石油管道内壁镀DLC膜层

石油管道内壁镀DLC膜层

石油管道内壁工艺特色:

1、耐磨耐冲蚀(高硬度低摩擦系数)

2、耐腐蚀(耐海水及石油等腐蚀)

3、抗菌抗结垢(杀菌抗结垢)

4、疏水疏油


应用领域:

石油原油输送


石油管道内壁项目参数介绍:

项目

参数

管道尺寸

长度L: 2-20m* 直径Ф: 50-300mm

膜层厚度

D: 5-50µm

膜层硬度

H>15Gpa

耐腐蚀性能

盐雾腐蚀>96h

水滴角

>90°

耐磨性能

摩擦系数

24h磨损测试无破损掉膜(载荷10N)

μ<0.15


实例2:不锈钢管道内壁镀DLC膜层

不锈钢管道内壁镀DLC膜层


不锈钢管道内壁镀DLC膜层项目参数介绍:

项目

参数

管道尺寸

长度L: 2-20m* 直径Ф: 50-300mm

膜层厚度

D: 5-50µm

膜层硬度

H>15Gpa

耐腐蚀性能

盐雾腐蚀>168h

水滴角

>90°

耐磨性能

摩擦系数

24h磨损测试无破损掉膜(载荷10N)

μ<0.15
